铁片Lab数据分析报告

本次颜色测试样品为铁片：

测试目的：测试两块铁片之间的颜色差异

因第五组铁片样品未标记标样，因此未进行测试

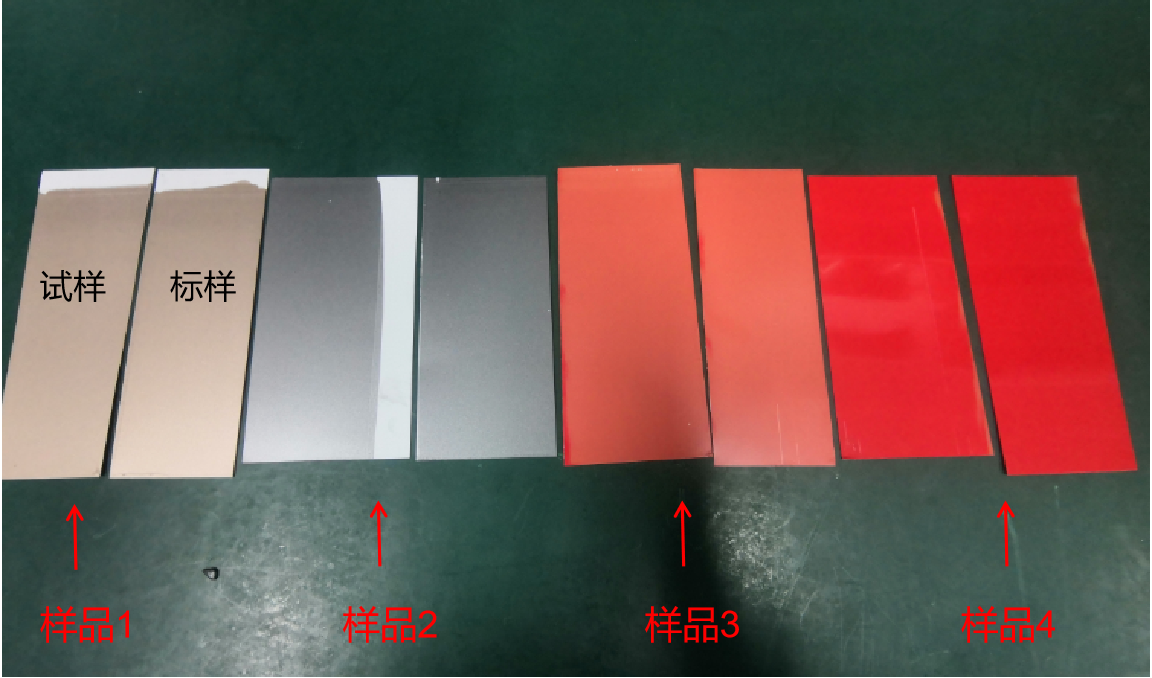

同一组样品，左侧为试样，右侧为标样，如图所示

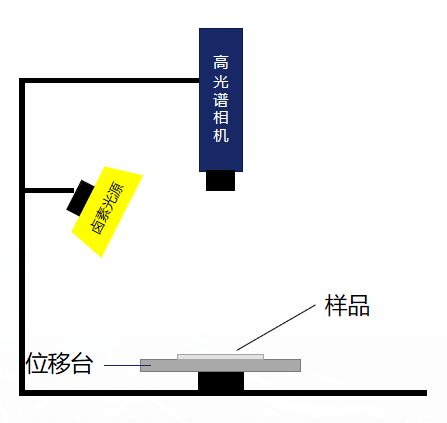

本次测试采用高光谱颜色测量设备进行测量

高光谱相机覆盖400~1000nm波长范围

采用线性推扫成像方案

照明光源采用卤素光源

设备采用暗室结构设计，样品放置暗室载物台上

Lab计算采用2°视角、D65光源参数

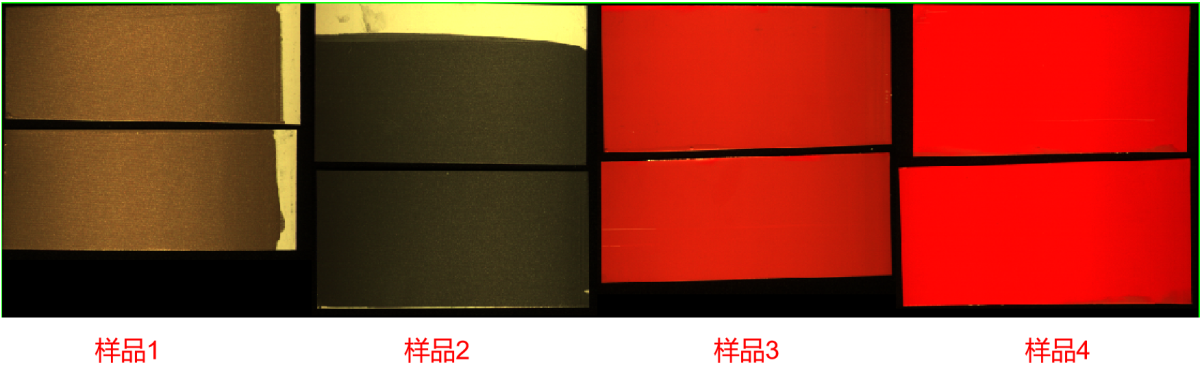

样品放置水平位移台上，匀速平移

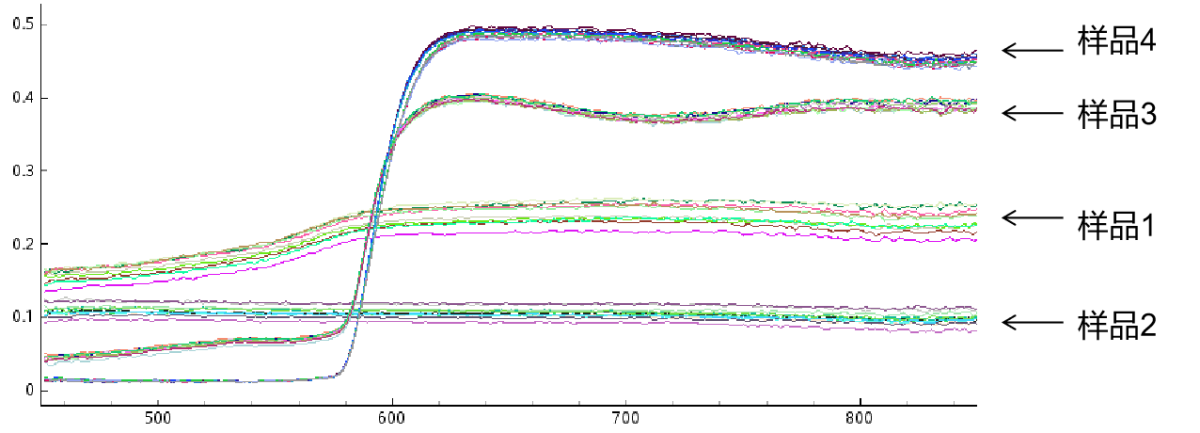

在样品上随机取点，各样品点反射率光谱如右图所示

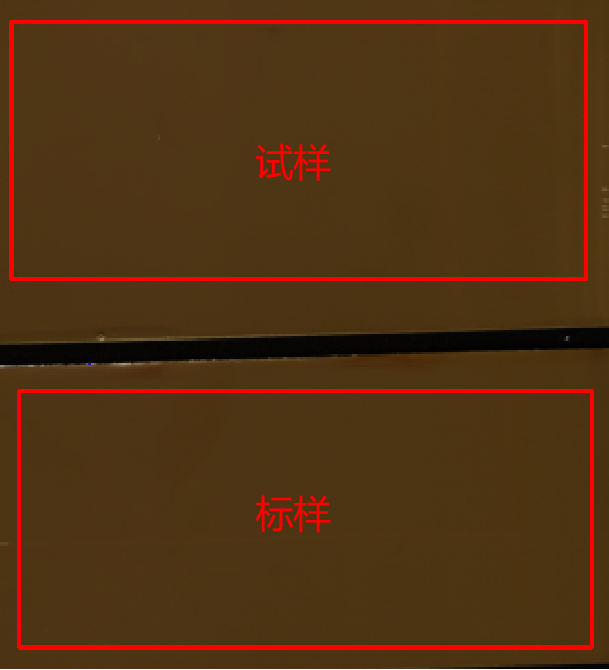

Lab值：铁片1#

序号1为试样，序号2作为标样，使用CIE2000计算得到Lab值和ΔE值如下图所示：

测试结论OK表示该框选区计算出的ΔE与设置的ΔE阈值相比较＜0.5

测试结论NG表示该框选区计算出的ΔE与设置的ΔE阈值相比较＞0.5

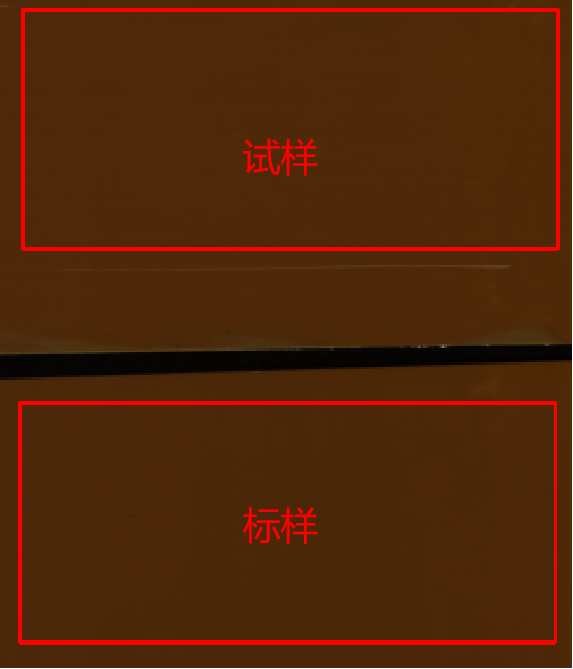

Lab值：铁片2#

序号1为试样，序号2作为标样，使用CIE2000计算得到Lab值和ΔE值如下图所示：

测试结论OK表示该框选区计算出的ΔE与设置的ΔE阈值相比较＜0.5

测试结论NG表示该框选区计算出的ΔE与设置的ΔE阈值相比较＞0.5

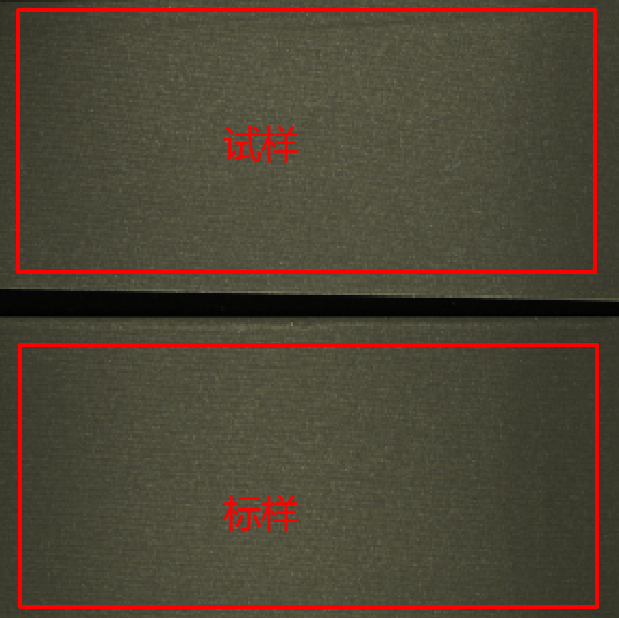

Lab值：铁片3#

序号1为试样，序号2作为标样，使用CIE2000计算得到Lab值和ΔE值如下图所示：

测试结论OK表示该框选区计算出的ΔE与设置的ΔE阈值相比较＜0.5

测试结论NG表示该框选区计算出的ΔE与设置的ΔE阈值相比较＞0.5

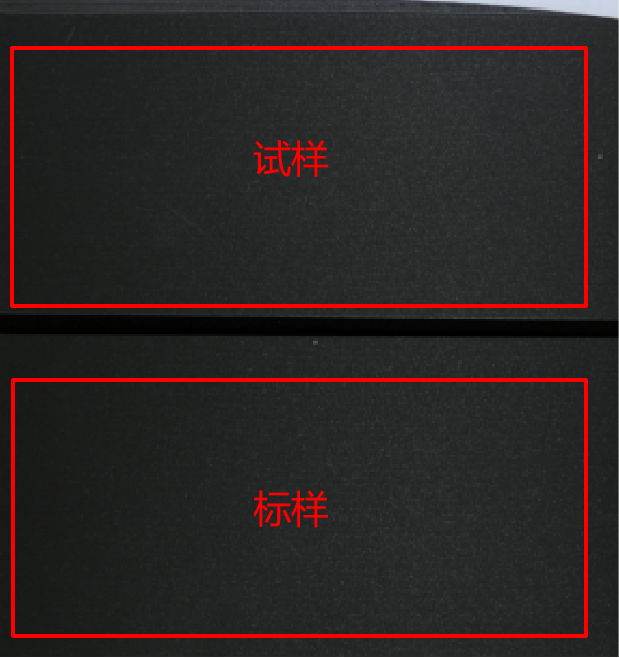

铁片4#

序号1为试样，序号2作为标样，使用CIE2000计算得到Lab值和ΔE值如下图所示：

测试结论OK表示该框选区计算出的ΔE与设置的ΔE阈值相比较＜0.5

测试结论NG表示该框选区计算出的ΔE与设置的ΔE阈值相比较＞0.5

通过CIE2000计算出的Lab和ΔE可看出：

1#、2#样品，试样和标样之间的L值相差较大，a、b值相差较小，即试样比标样偏亮、偏红、偏蓝一些

3#样品，试样和标样之间的L值、a值、b值均相差较小，即试样比标样偏亮、偏绿、偏蓝一些

4#样品，试样和标样之间L值、a值相差较小，b值相差较大，即试样比标样偏亮、偏红，偏黄一些
