发布时间:2025-09-19
本次车饰颜色测试共有8件样品：

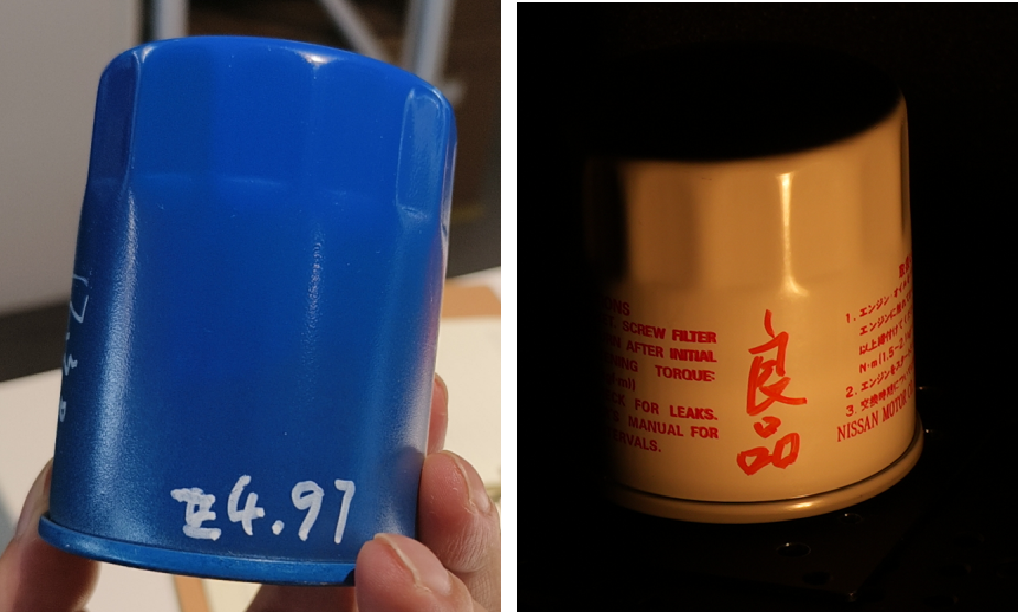

轴盖样品，根据两种颜色白、蓝主色调分别编号：
良品、#w2、#w3、#w4
良品、#b2、#b3、#b4
样品为圆柱体
样品主色调为蓝色和白色，部分区域印有白色和红色文字
本次测试采用高光谱颜色测量设备进行测量
高光谱相机覆盖380~780nm波长范围
采用线性推扫成像方案
照明光源采用环形卤素冷光源
设备采用暗室结构设计，样品放置暗室载物台上
Lab计算采用2°视角、D65光源参数
样品放置匀速转台上，绕轴心转动
| 设备规格参数 | |
| 光谱范围 | 380~780nm |
| 光谱分辨率 | ≤2.8nm |
| 光谱波段数 | 512 |
| F数 | F/2.6 |
| 空间像素数 | 640 |
| 探测器类型 | CMOS |
| 探测器接口 | GigE |
| 有效位深 | 12bits |

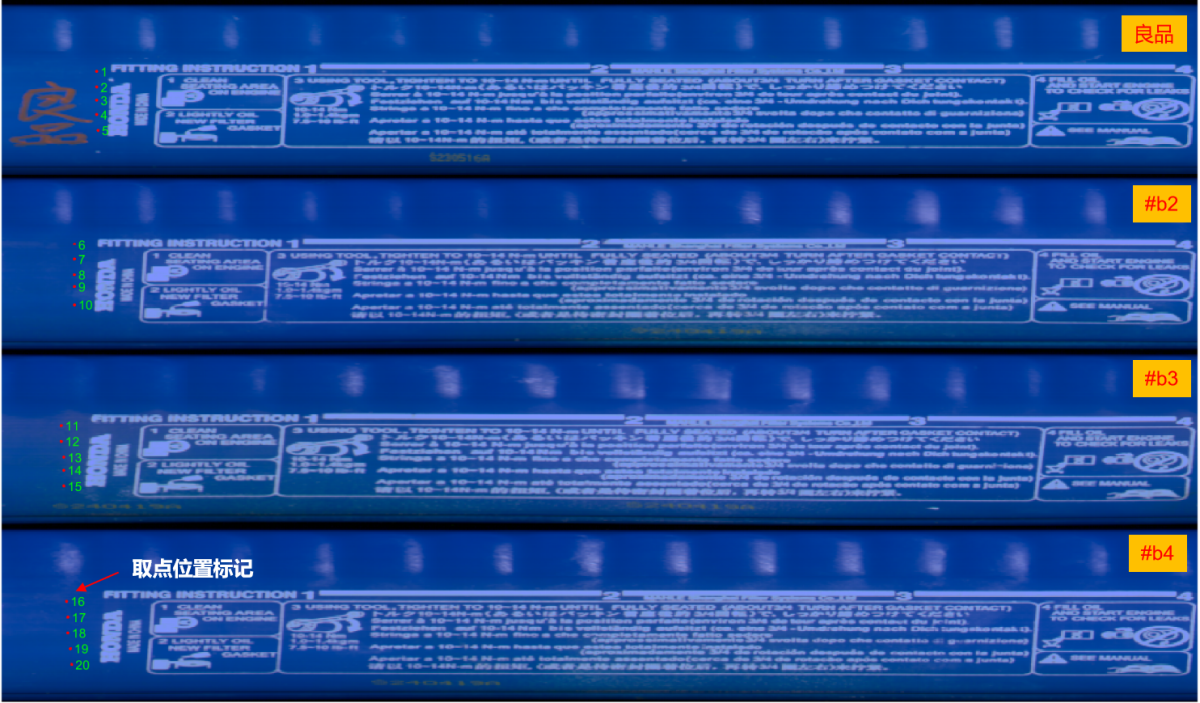

高光谱重建真彩图像如图
在每个样品上选5个位置取点，如图中红色标记所示；

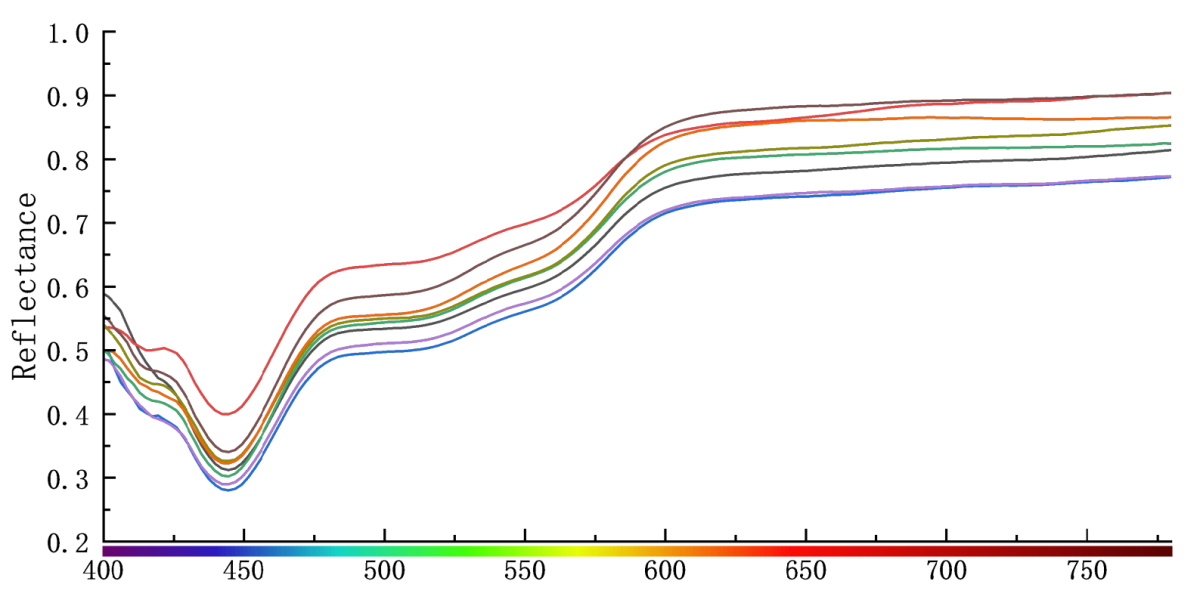

各样品的5个取样点反射率光谱如图所示：

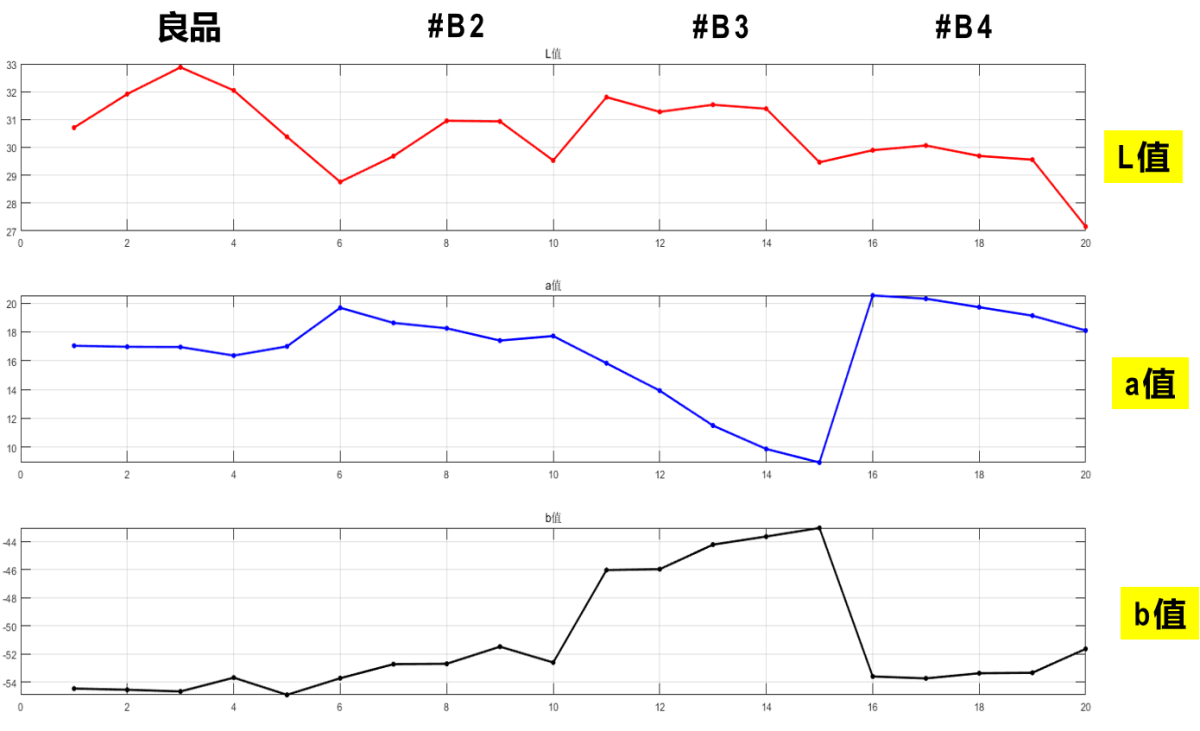

Lab分布 – 蓝色样品
对选点位置的光谱进行计算得到Lab值
#2和#4样品较良品稍多红、稍少蓝
#3样品比良品明显少红、明显少蓝
平均Lab及色差ΔE如下表所示
| 样品 | L | a | b | ΔE |
| 良品 | 31.59 | 16.86 | -54.44 | 0 |
| #B2 | 29.97 | 18.34 | -52.63 | 2.83 |
| #B3 | 31.1 | 12.01 | -44.57 | 11.01 |
| #B4 | 29.28 | 19.56 | -53.12 | 3.79 |

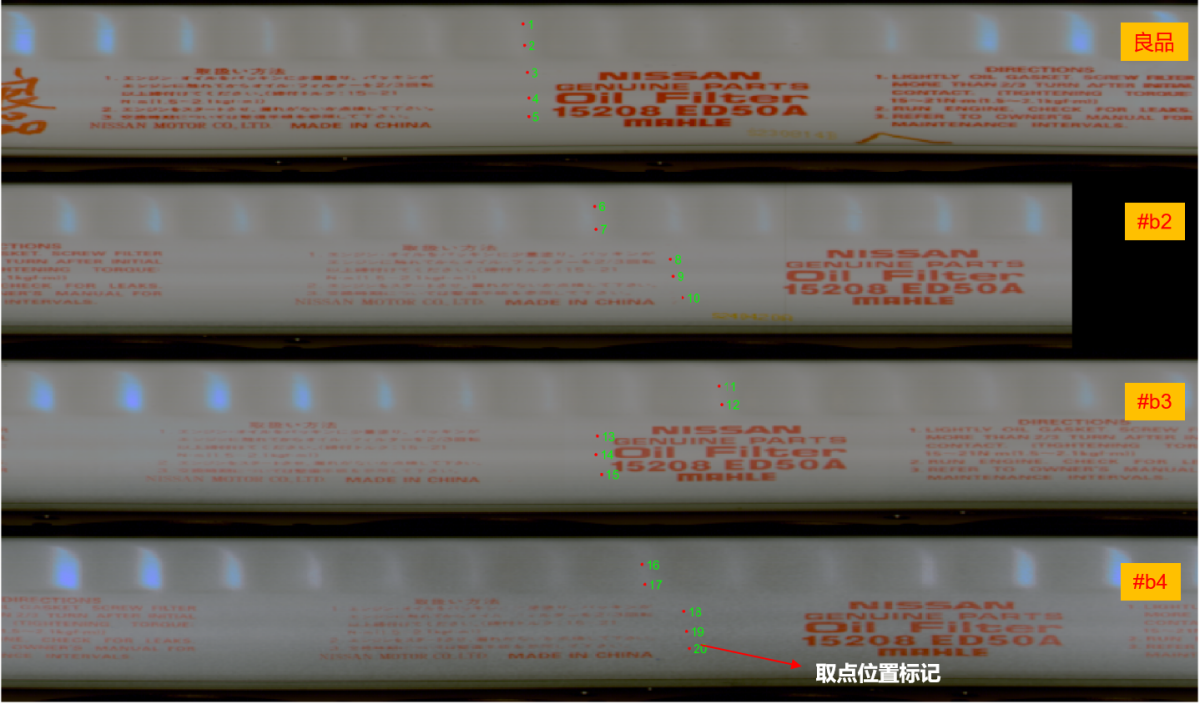

高光谱重建真彩图像如图：
在每个样品上选5个位置取点，如图中红色标记所示；

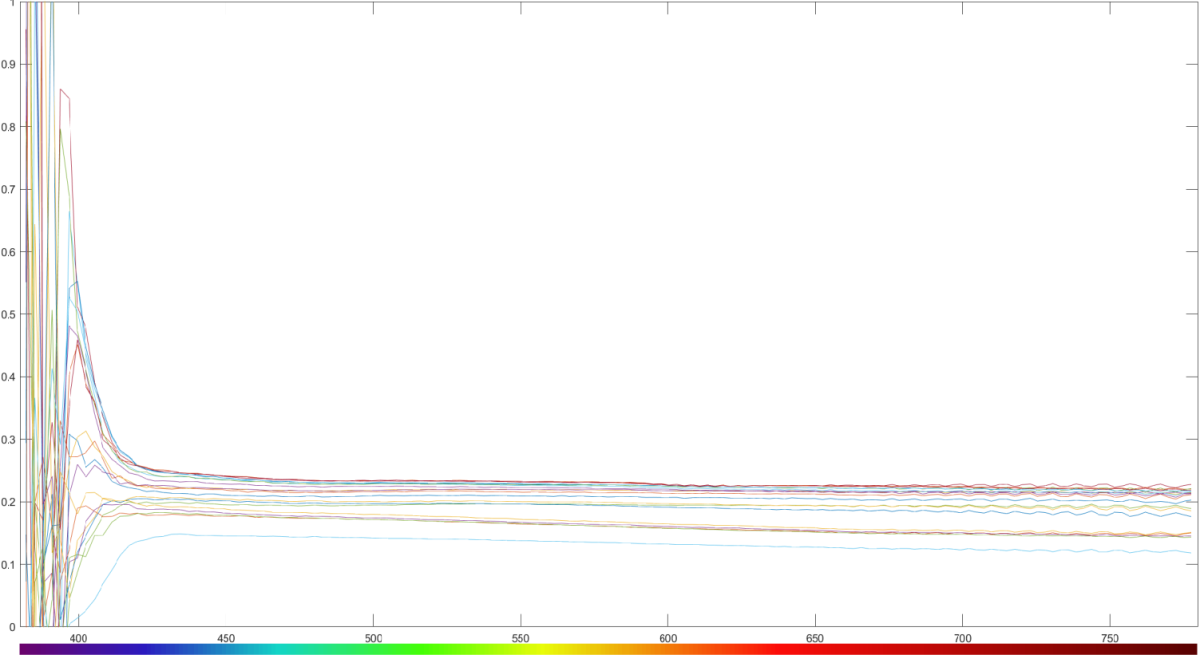

各样品的5个取样点反射率光谱如右图所示
各样品在420~780内无明显波峰，仅420nm以内有波峰，说明有微弱的紫色响应区别

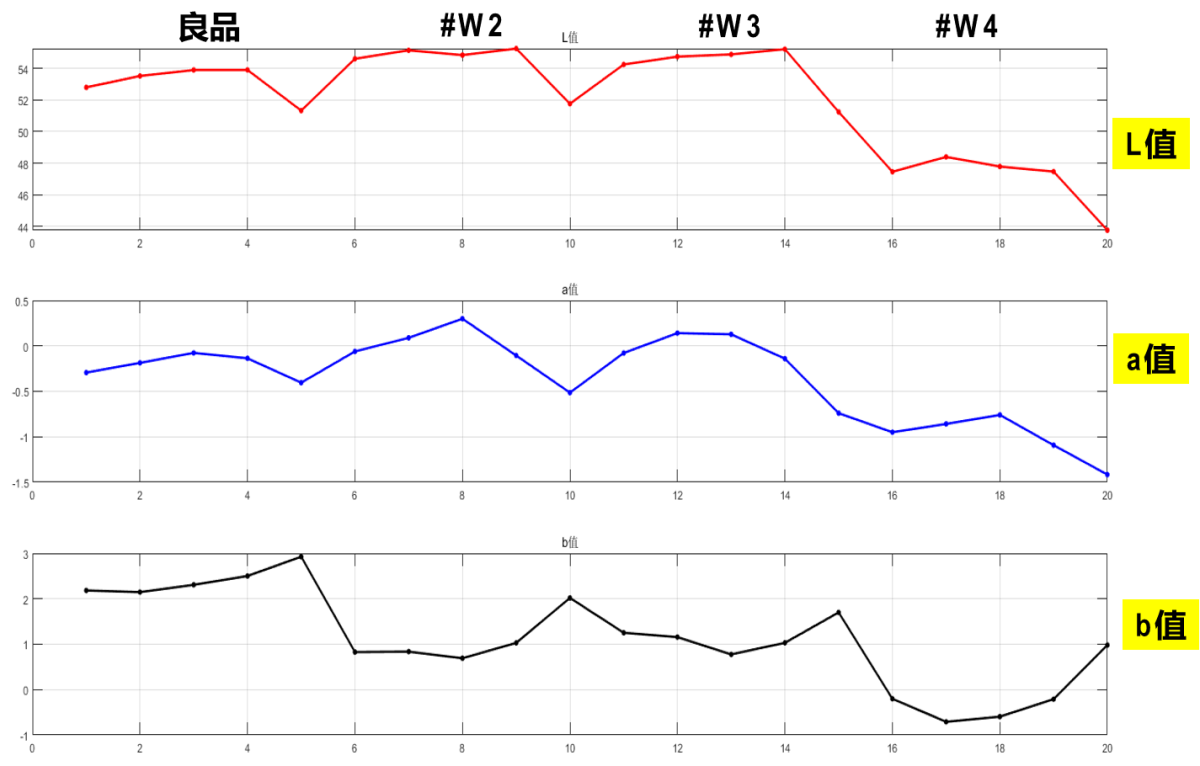

Lab分布 – 白色样品
对选点位置的光谱进行计算得到Lab值
#2和#3样品较良品稍多红、稍少绿、稍少黄
#4样品比良品少红、稍少黄、稍多蓝
平均Lab及色差ΔE如下表所示
| 样品 | L | a | b | ΔE |
| 良品 | 53.09 | -0.22 | 2.41 | 0 |
| #w2 | 54.32 | -0.06 | 1.08 | 1.34 |
| #w3 | 54.07 | -0.14 | 1.18 | 1.23 |
| #w4 | *46.97 | -1.02 | -0.15 | 2.68 |
*w4的L值差异偏大的原因可能是因为样品摆放位置偏移导致
因L值测量误差未控制好，这里的ΔE是根据ab计算得到
总结：
蓝色样品
#B2和#B4样品较良品稍多红、稍少蓝
#B3样品比良品明显少红、明显少蓝
白色样品
#W2和#W3样品较良品稍多红、稍少绿、稍少黄
#W4样品比良品少红、稍少黄、稍多蓝
*w4的L值差异偏大的原因可能是因为样品摆放位置偏移导致
因L值测量误差未控制好，这里的ΔE是根据ab计算得到
| 样品 | L | a | b | ΔE | 检测力评估 |
| 良品 | 31.59 | 16.86 | -54.44 | 0 | 可检测 |
| #B2 | 29.97 | 18.34 | -52.63 | 2.83 | |
| #B3 | 31.1 | 12.01 | -44.57 | 11.01 | |
| #B4 | 29.28 | 19.56 | -53.12 | 3.79 | |
| 良品 | 53.09 | -0.22 | 2.41 | 0 | 可检测 |
| #w2 | 54.32 | -0.06 | 1.08 | 1.34 | |
| #w3 | 54.07 | -0.14 | 1.18 | 1.23 | |
| #w4 | *46.97 | -1.02 | -0.15 | 2.68 |
*1 连续相同背景色为同一组对比样品
*2 加粗行为该组样品的Lab基准样品
