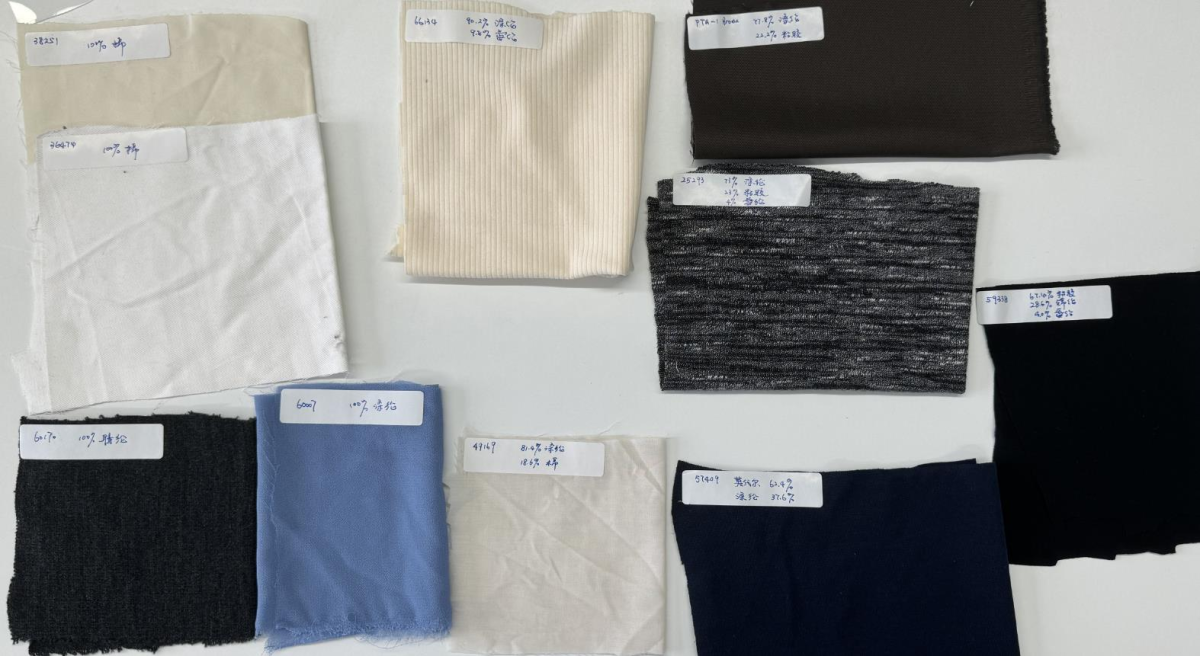

100%纯样品有4块，分别为：

• 100%棉-36474

• 100 %棉-38251

• 100%腈纶-60170

• 100%涤纶-6007

混纺样品有6块，其中5块含涤：

• 90.2%涤纶*9.8%氨纶-66134

• 81.4%涤纶*18.6%棉-49169

• 77.8%涤纶*22.2%粘胶-PTA-1 Broon

• 73%涤纶*23%粘胶*4%氨纶-25293

• 37.6%涤纶*62.4%莫代尔-57409

• 67.4%粘胶*28.6%锦纶*4%氨纶-59338

测试设备介绍

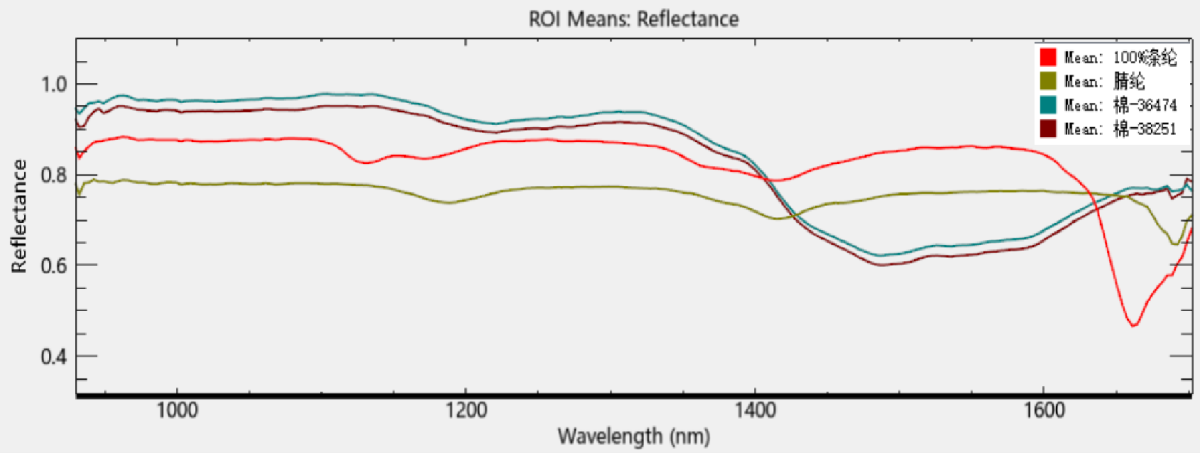

光谱曲线-纯棉

四块100%纯度样品，光谱曲线差异较为明显；

纯棉与纯涤与这10块样品外的棉涤样品的曲线基本一致，因此，对于100%纯度样品，区分难度不大。

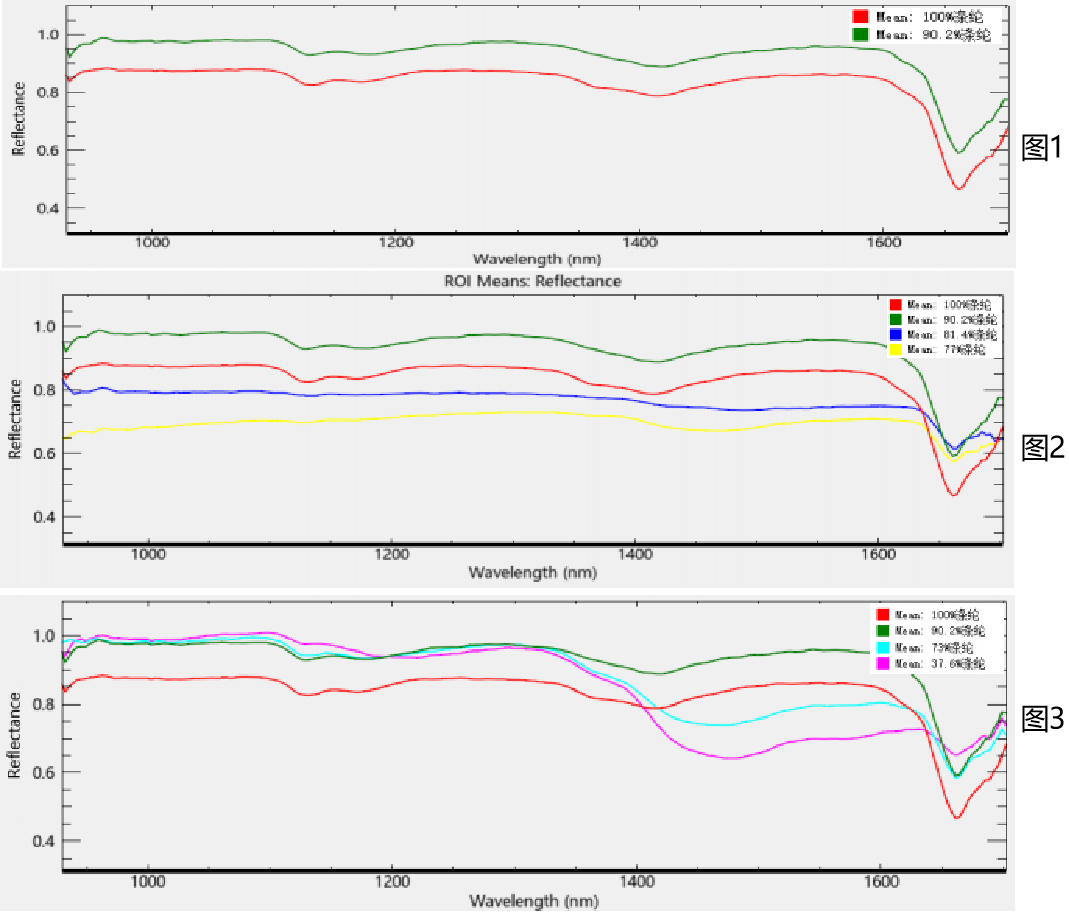

光谱曲线-混纺

• 对于混纺样品，由于混纺成分并不同一，只能相对比较，可能误差较大；

• 从图1看，纯涤与90.2%涤纶*9.8%氨纶混纺样品，光谱曲线基本一致，即10%左右氨纶没有影响涤纶混纺材料光谱曲线；

• 从图2看，81.4%涤纶*18.6%棉、77.8%涤纶*22.2%粘胶两块样品，分别混纺了20%左右棉与粘胶，影响了涤纶在1100-1200nm的两个小吸收峰，整体曲线差异很大；

• 从图3看，73%涤纶*23%粘胶*4%氨纶、37.6%涤纶*62.4%莫代尔两个样品在1400-1500nm区别与标准涤纶曲线；

总结

对于100%纯度纺织品，如纯棉、纯涤、腈纶，区分难度不大

•  混纺样品在光谱表现上没有明显规律性；

•  原因：混纺料中虽然含涤，但混的另一种料都不相同，无法分析影响因素。

结论：

高光谱900-1700nm波段范围下，纯棉、纯涤、腈纶，能够分别。

混纺料样品不足，需要收集更多样品，进一步进行实验验证。
